Timer radio comandato + ricevitore radio Pulsante singolo SET: 1x TDRCT 04 + 1x TDRR 01W

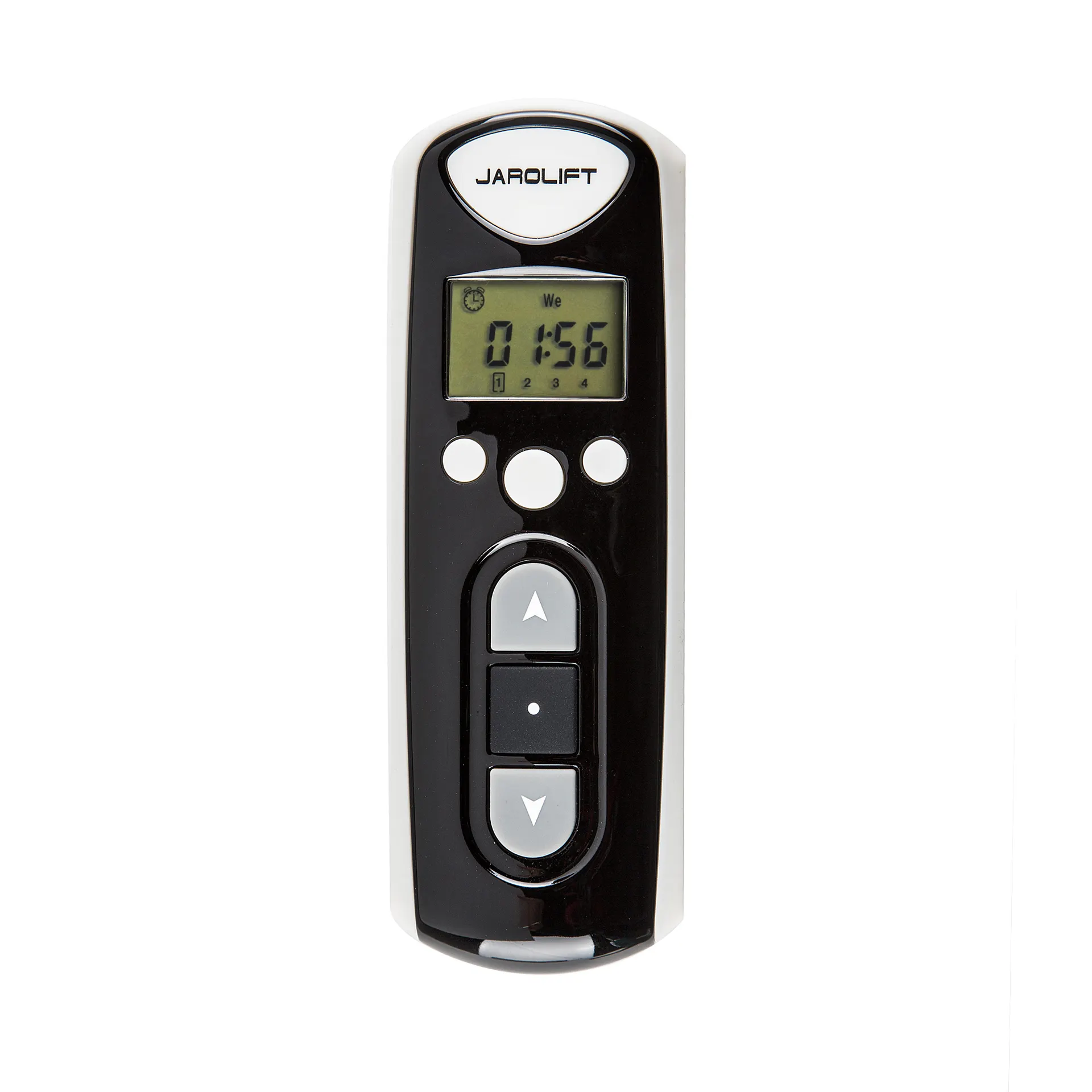

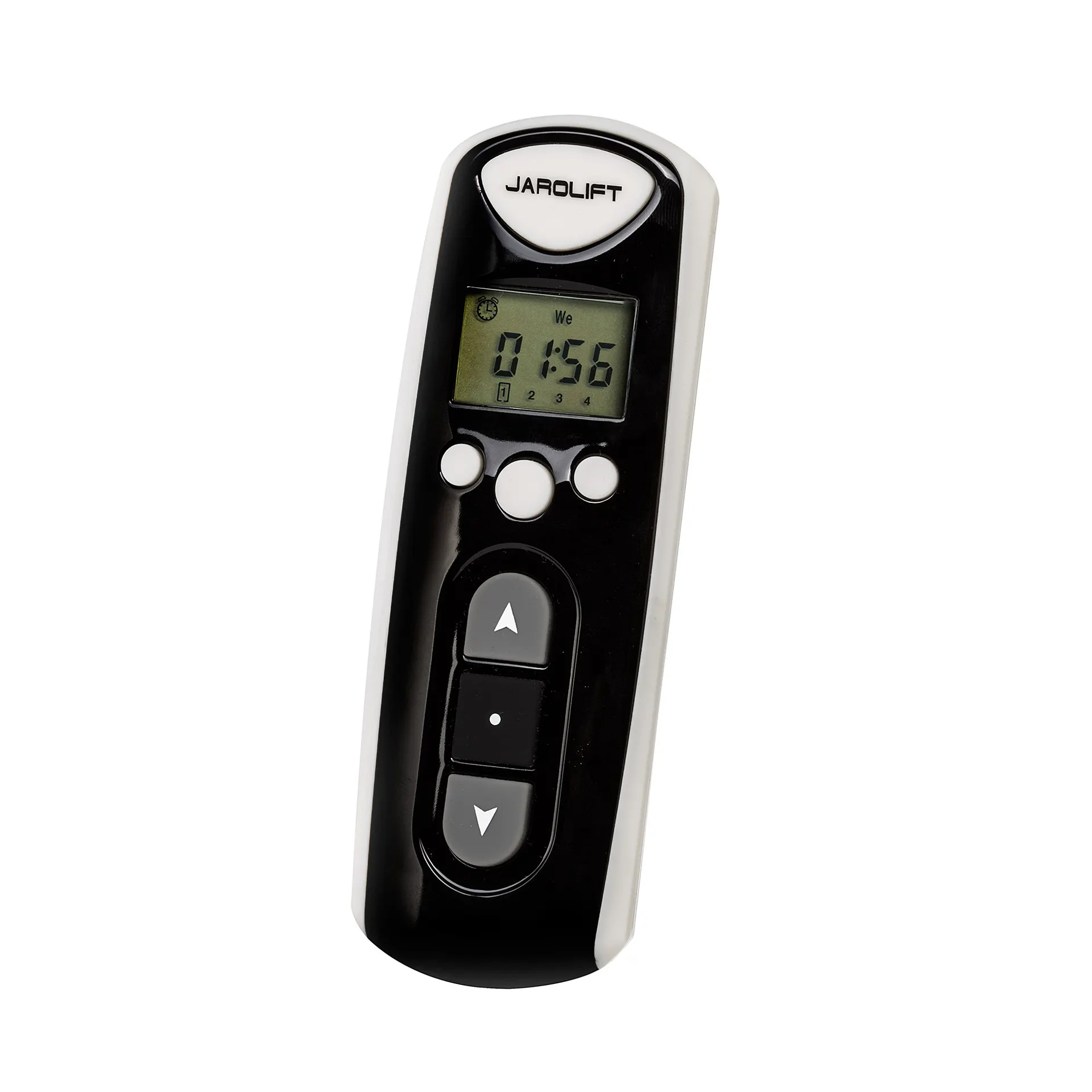

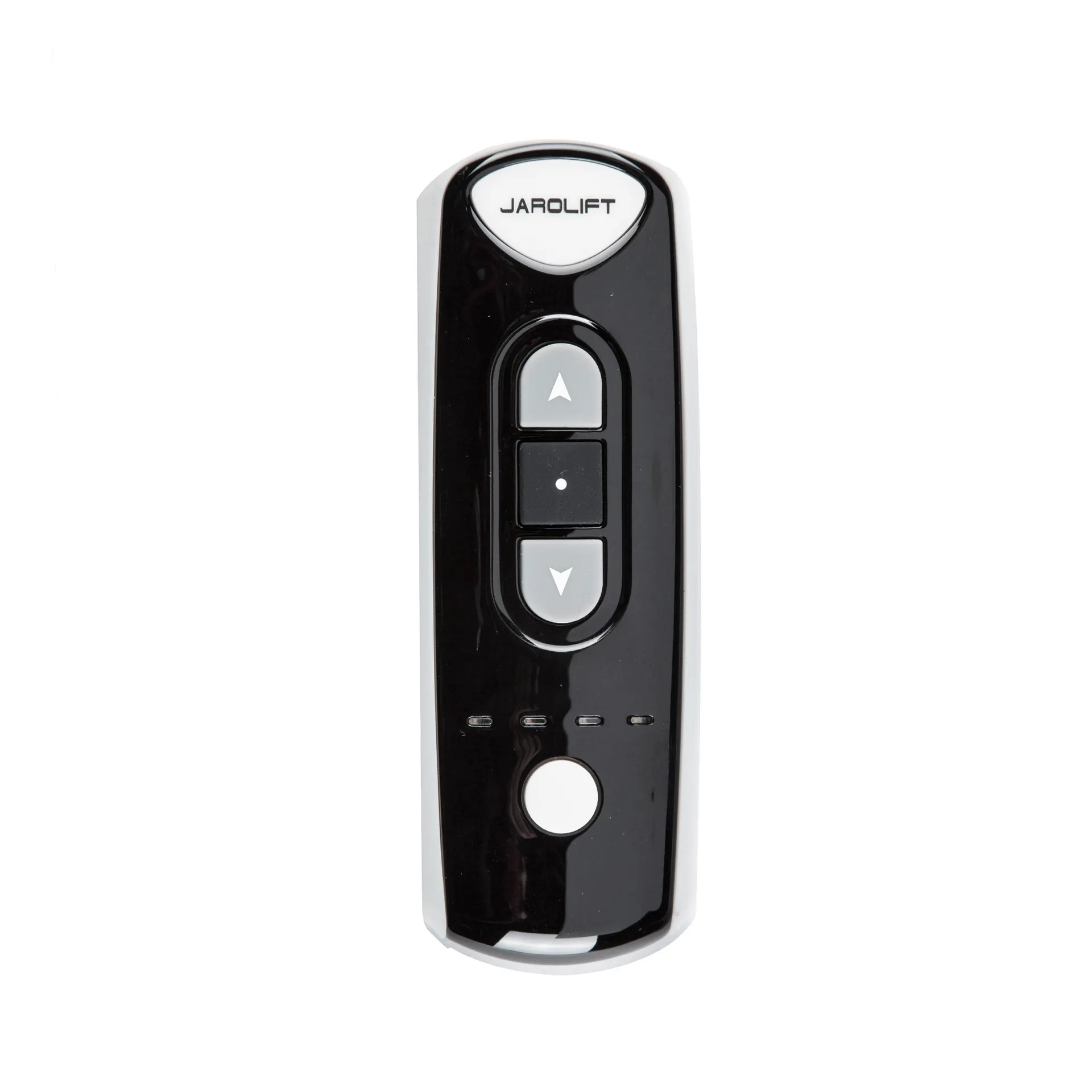

Il timer a 4 canali TDRCT 04 di JAROLIFT serve per il controllo temporale e manuale di fino a quattro ricevitori radio JAROLIFT TDRR 01W.
Conversione semplice! Sostituisci il tuo attuale interruttore/pulsante con il ricevitore radio/pulsante TDRR 01W e controlla i tuoi motori tubolari cablati comodamente tramite telecomando (trasmettitore a 4 canali con timer TDRCT 04).
Il trasmettitore dispone di 4 slot di programmazione per un orario di salita e uno di discesa ciascuno. A ciascuno di questi slot può essere assegnato un canale specifico o tutti e 4 i canali. Inoltre, è possibile attivare lo slot di programmazione per un solo giorno della settimana o per uno schema settimanale:
Settimana lavorativa ridotta: lunedì - venerdì
Intera settimana lavorativa: lunedì - sabato
Intera settimana: lunedì - domenica
Il TDRCT 04 possiede inoltre un controllo di gruppo e singolo. Nel controllo singolo, il canale attivo è contrassegnato nella barra dei canali nella parte inferiore del display. Tuttavia, tramite il pulsante di selezione del canale, è possibile contrassegnare e controllare contemporaneamente tutti e 4 i canali.
Con il TDRCT 04 è possibile programmare ciascuno dei quattro canali su un numero illimitato di motori e ricevitori radio contemporaneamente. Questi si muoveranno quindi simultaneamente all'attivazione di questo canale e alla pressione dei pulsanti Su, Stop e Giù, o tramite controllo temporale. Naturalmente, ogni singolo canale può essere utilizzato anche con un solo motore.
Inoltre, tramite il pulsante, è possibile impostare i punti finali dei motori tubolari JAROLIFT TDEF.

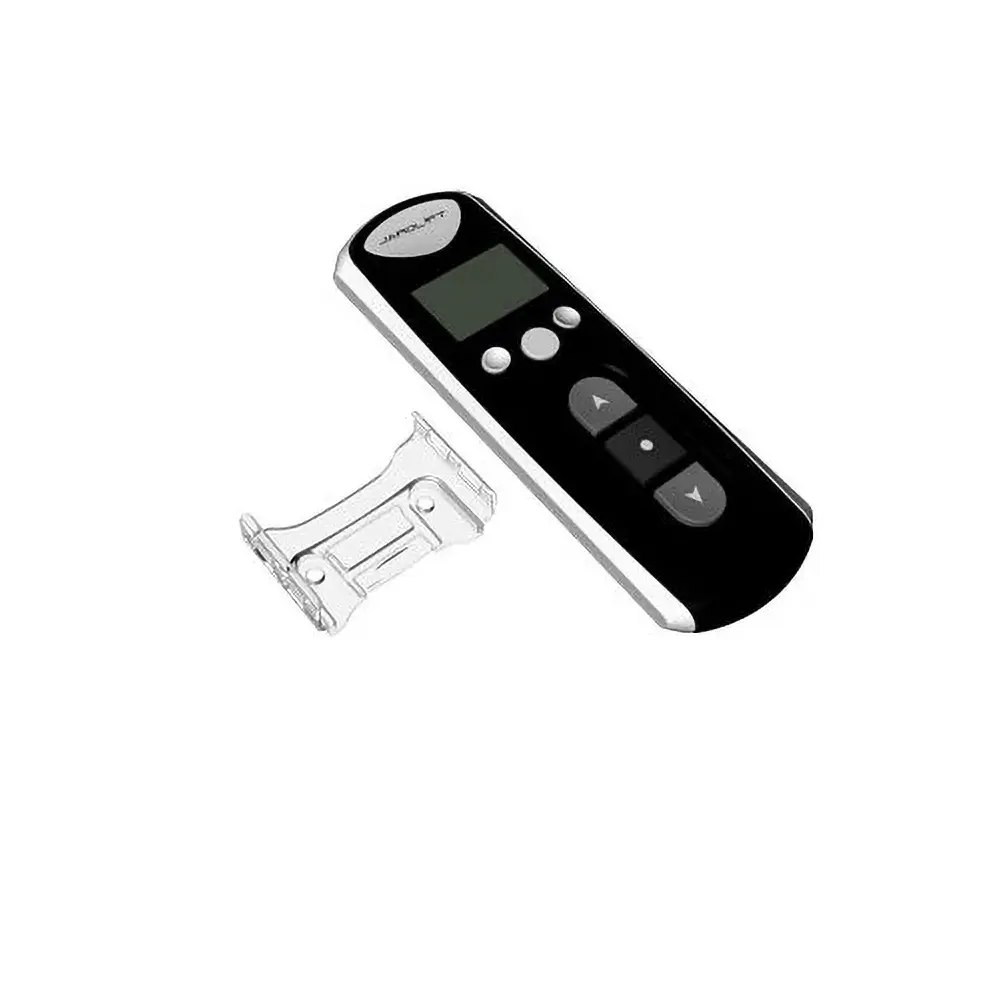

La confezione del TDRCT 04 include anche un elegante supporto a parete. Questo può essere facilmente fissato alla parete tramite i fori esistenti.
La batteria per il funzionamento del TDRCT 04 è inclusa nella confezione e già inserita nel dispositivo al momento della consegna. Per sostituire le batterie, il trasmettitore può essere facilmente aperto tramite le viti sul retro.

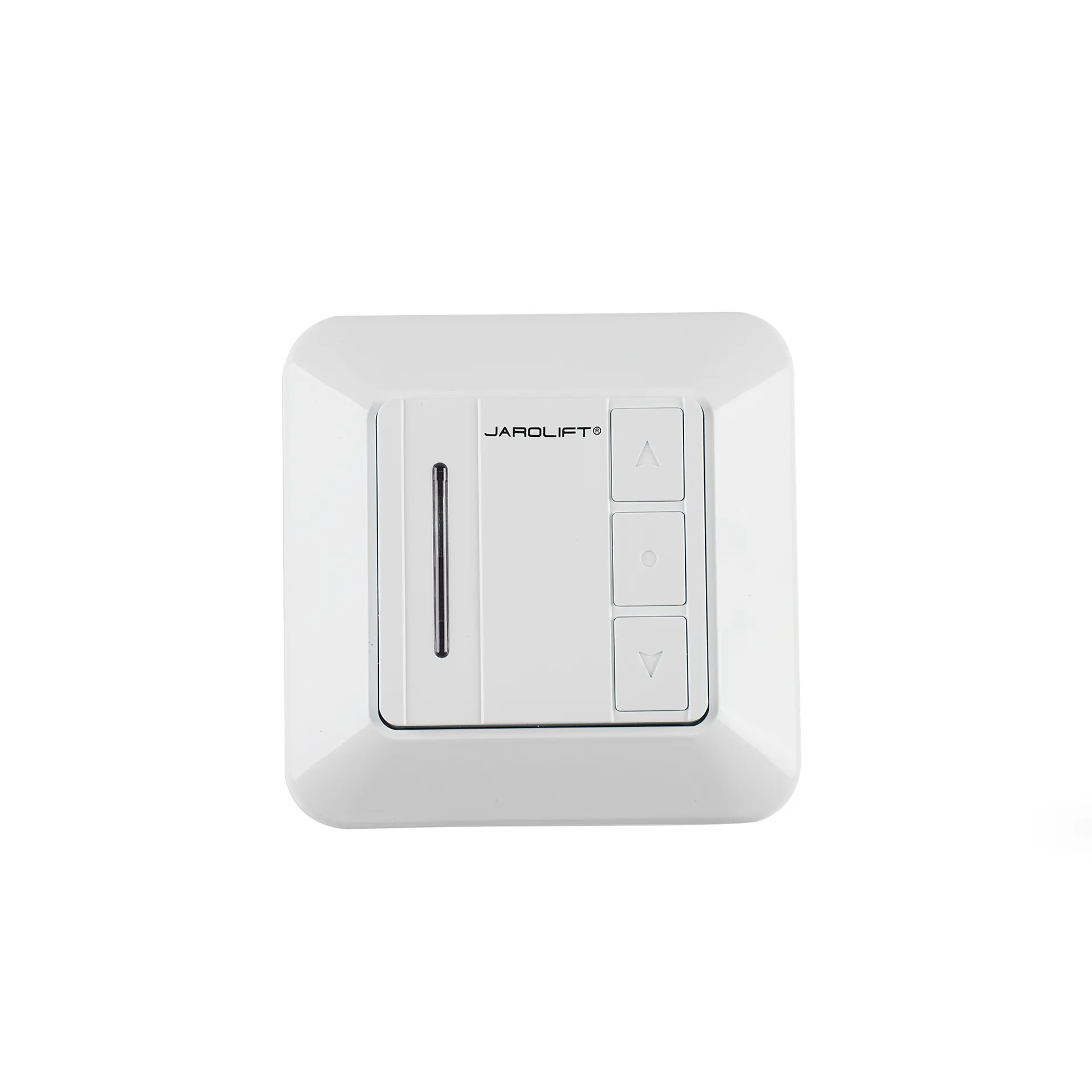

Con il ricevitore radio TDRR-01W trasformi in un attimo un semplice motore tubolare in un motore radio confortevole. Il motore può quindi essere controllato a distanza tramite tutti i trasmettitori radio JAROLIFT TDR disponibili.
Il motore tubolare collegato può essere inoltre controllato localmente tramite i tre grandi pulsanti frontali (SU/STOP/GIÙ). In questo modo, non sarà necessario cercare il trasmettitore se la tapparella deve essere azionata rapidamente.
La spia LED sul davanti segnala i tre diversi stati del ricevitore radio:
- accesa permanentemente: il dispositivo è pronto per l'uso (offre anche un buon orientamento al buio)
- lampeggiante: un comando di movimento è in esecuzione
- spenta: il dispositivo è in modalità di apprendimento

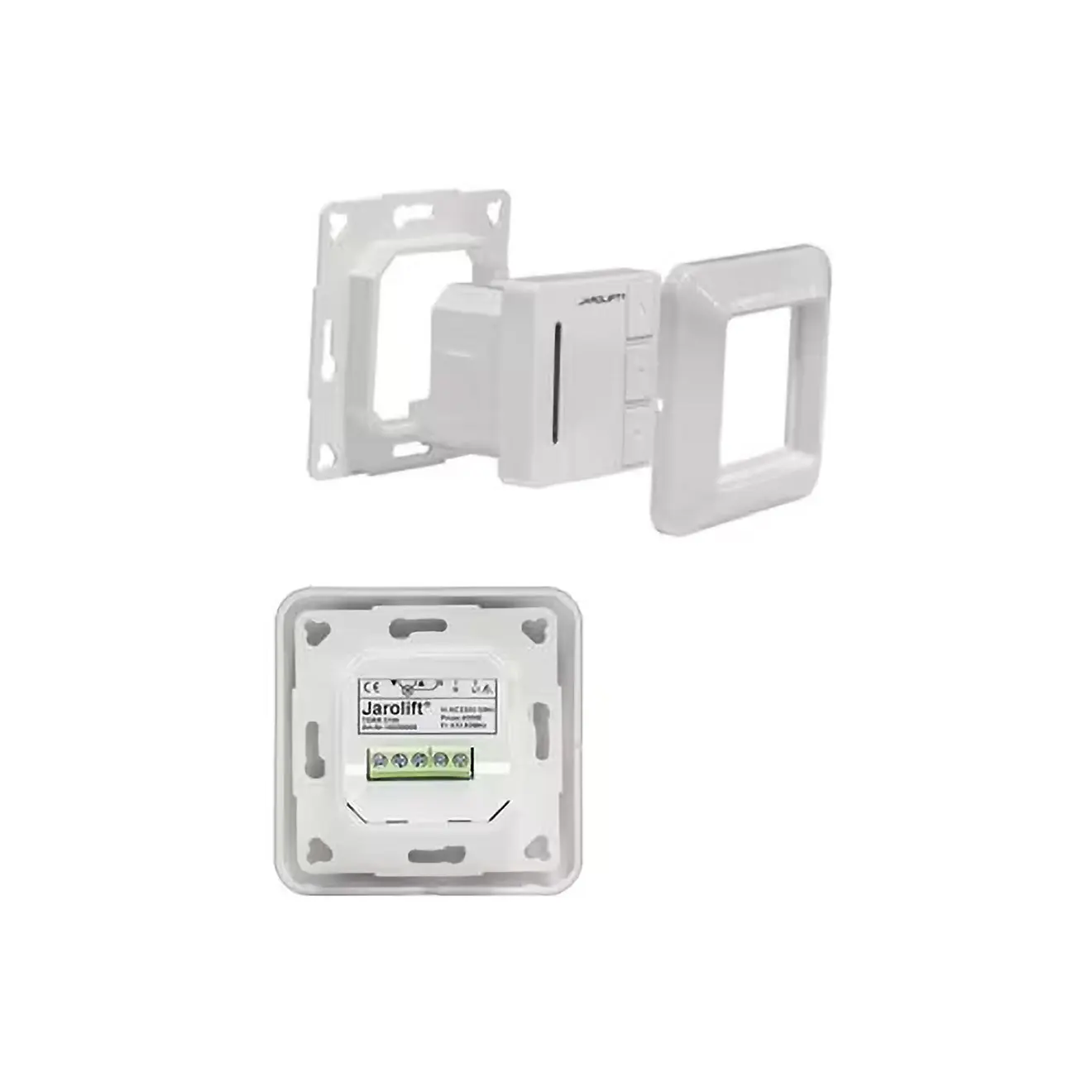

Il ricevitore radio è composto da 3 parti (modulo ricevitore, cornice esterna e telaio di supporto) ed è progettato per l'installazione sotto intonaco. Con l'aiuto di un cappuccio di superficie dal nostro negozio, il ricevitore può essere montato anche su intonaco.
Il TDRR 01W può essere integrato anche in programmi di interruttori di altre marche. Ad esempio, in una cornice doppia Gira in combinazione con un interruttore luce Gira. Per questo, hai bisogno solo della cornice intermedia corrispondente dell'azienda Gira per moduli orologio 50x50 mm. La trovi nel nostro negozio, insieme a molti altri programmi di interruttori di marca.
Il ricevitore può essere utilizzato con tutti i motori tubolari a 230 Volt che dispongono di 2 fili di controllo (Su/Giù), nonché di un collegamento di fase, neutro e un cavo di messa a terra.
TDRC 01
TDRC 04

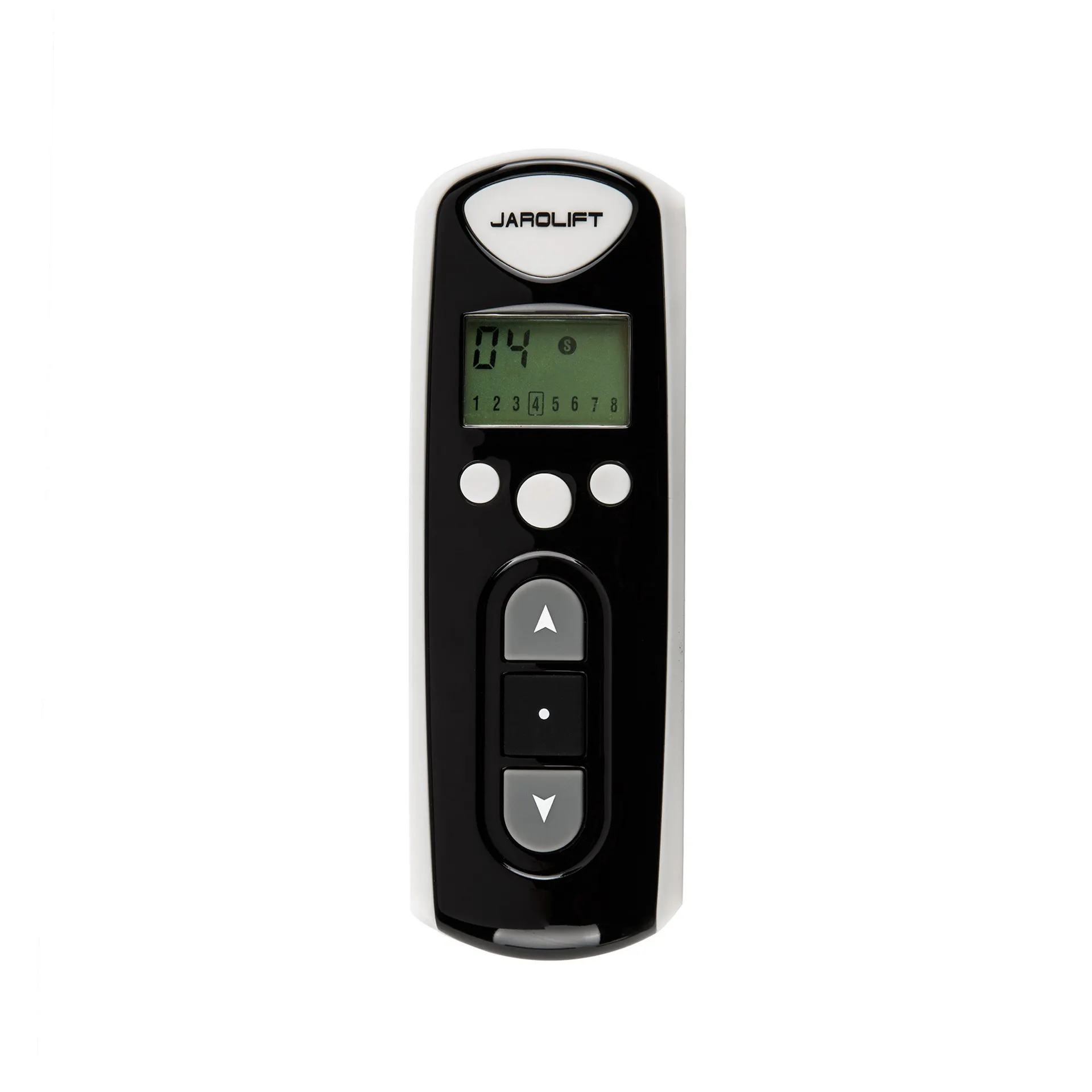

TDRC 08

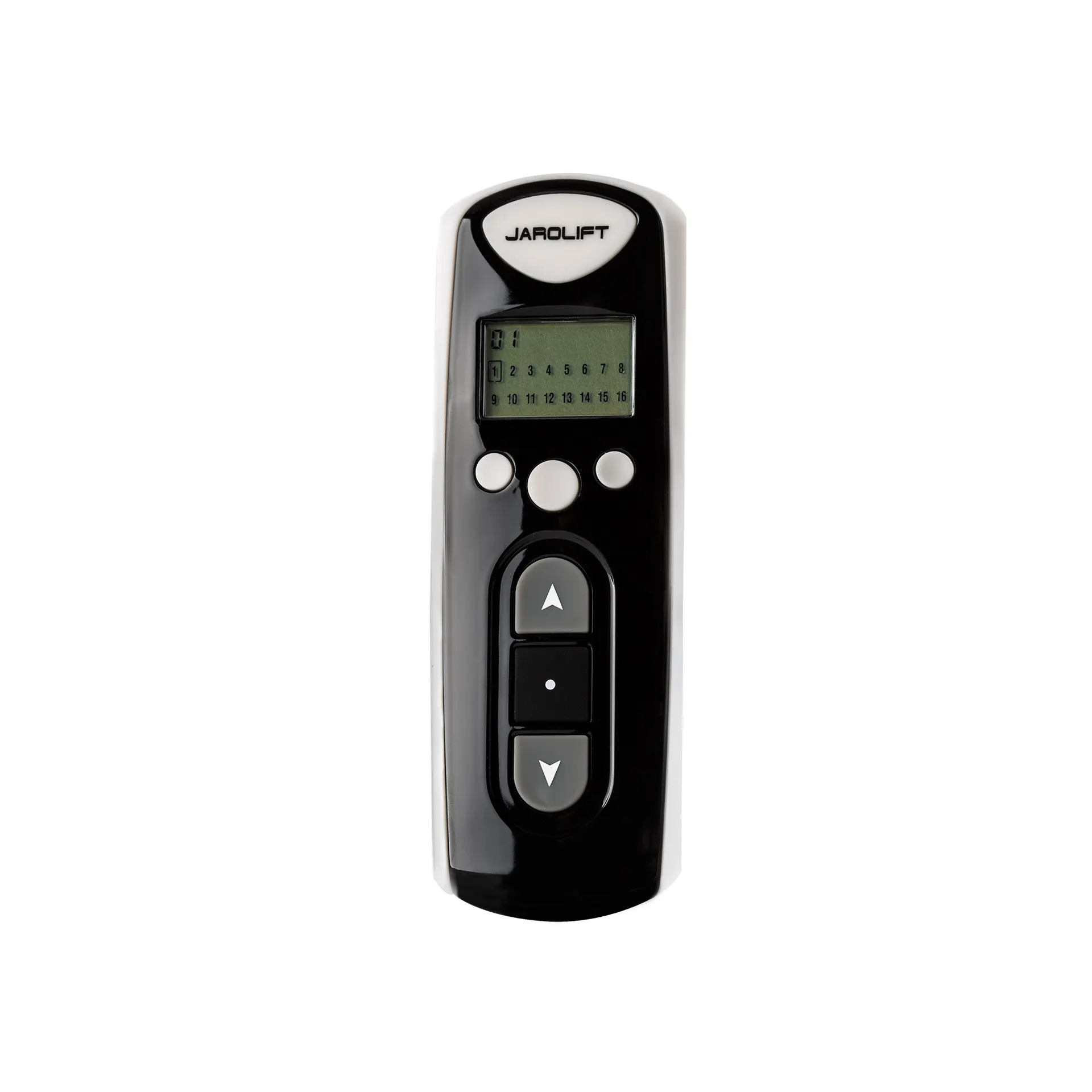

TDRC 16
TDRCT 04
TDRC 01W

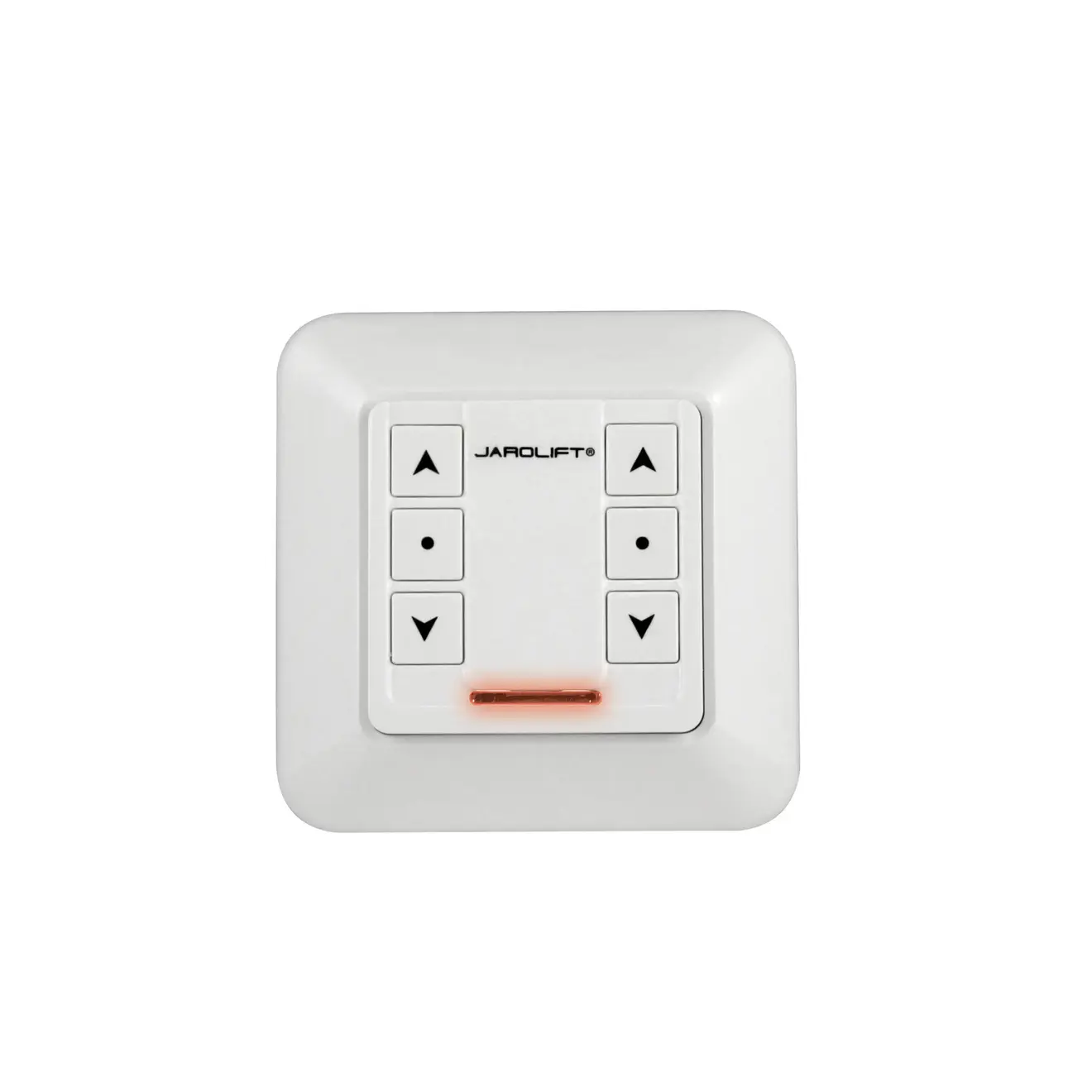

TDRC 02W

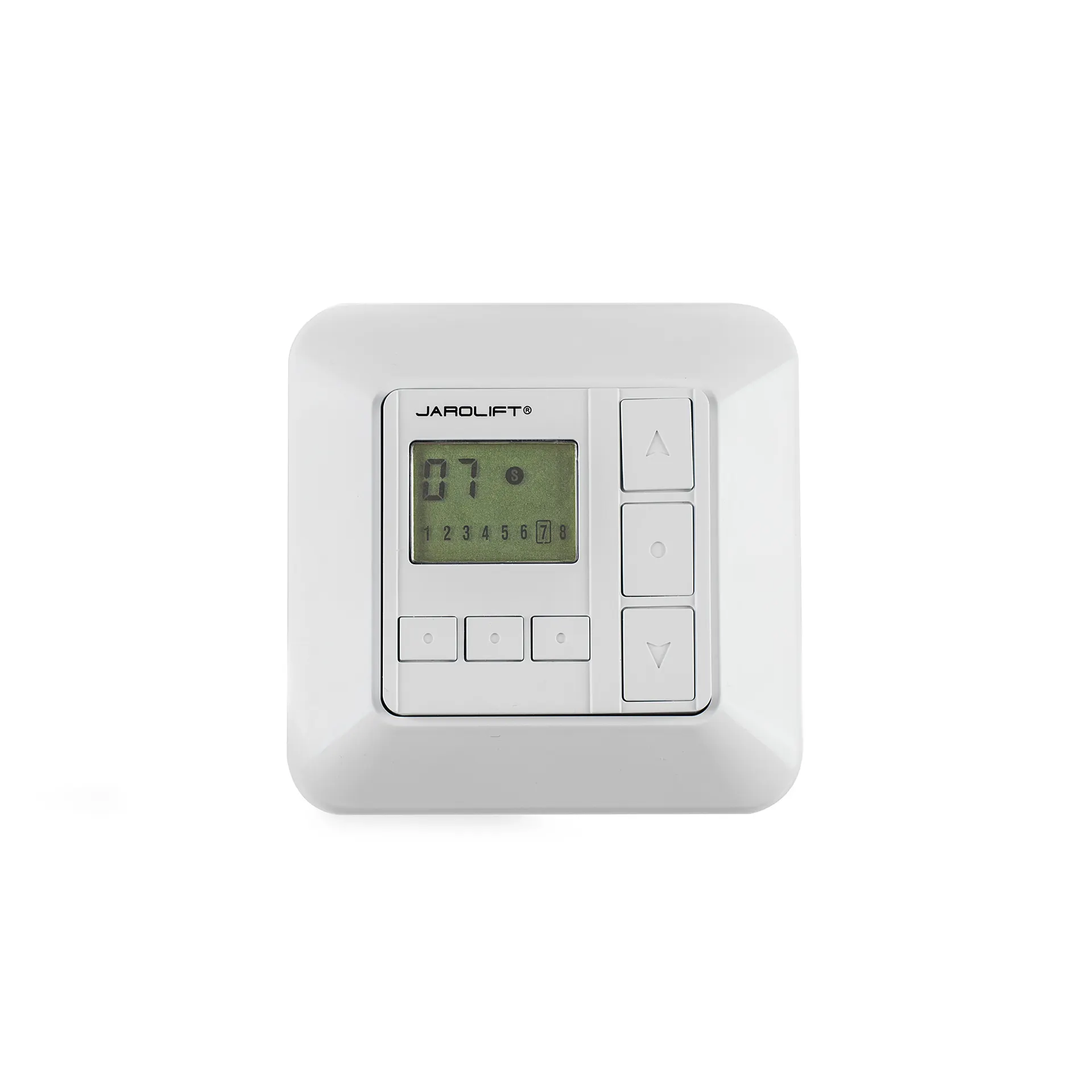

TDRC 08W

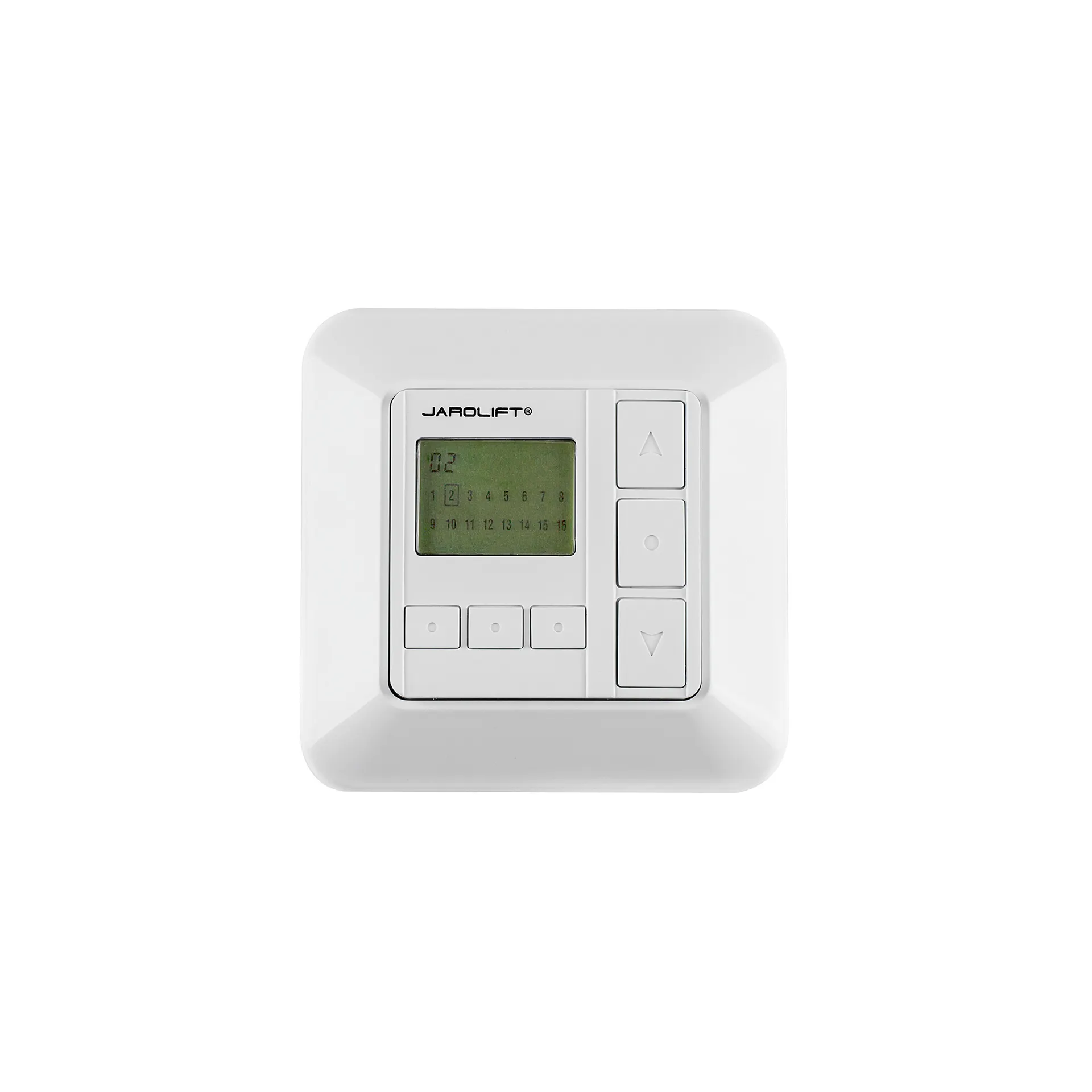

TDRC 16W
TDRCT 04W
INFORMAZIONI GENERALI
| Produttore: | JAROLIFT |
|---|---|
| Nome prodotto: | Timer radio comandato + ricevitore radio Pulsante singolo | SET: 1x TDRCT 04 + 1x TDRR 01W |
| Numero articolo: | 60000856 |
| EAN: | 4250558277188 |
| Garanzia: | 2 anni |
| Ricevitore radio - Larghezza: | 50 mm |
|---|---|
| Ricevitore radio - Tensione di ingresso: | 230 V | 50 Hz |
| Ricevitore radio - Tempo di funzionamento: | circa 240 sec. |
| Ricevitore radio - Colore: | bianco |
| Ricevitore radio - Frequenza radio: | 433,05-433,92 MHz |
| Ricevitore radio - Altezza: | 50,6 mm |
| Ricevitore radio - Lunghezza: | 50 mm |
| Ricevitore radio - Materiale: | Plastica |
| Ricevitore radio - Portata: | 10 - 15 m (a seconda della struttura dell'edificio) |
| Ricevitore radio - Grado di protezione (IP): | IP20 |
| Ricevitore radio - Spazi di memoria: | 15 |
| Ricevitore radio - Consumo in standby (W): | < = 1 W |
| Ricevitore radio - Temperatura ambiente ammessa: | Da 0 °C a +50 °C |
| Trasmettitore - batteria (tensione di ingresso (V): | 3V CR2430 |
| Trasmettitore - corrente di esercizio: | < = 12 mA |
| Trasmettitore - larghezza: | 49 mm |
| Trasmettitore - colore: | nero |
| Trasmettitore - Frequenza radio (MHz): | 433,05 - 433,92 MHz |
| Trasmettitore - Altezza: | 17 mm |
| Trasmettitore - Canali: | 4 |
| Trasmettitore - Lunghezza: | 145 mm |
| Trasmettitore - Materiale: | plastica di alta qualità con rivestimento gommato |
| Trasmettitore - Portata: | In ambienti chiusi: 10 - 15 m (a seconda della struttura dell'edificio) |
| Trasmettitore - Grado di protezione (IP): | IP30 |
| Trasmettitore - Potenza di trasmissione (mW): | < = 10 mW |
| Trasmettitore - Consumo in standby (W): | < = 3 ?W |
| Trasmettitore - Temperatura ambiente ammessa: | Da 0 °C a 60 °C |
Informazioni sul produttore
Schoenberger Germany Enterprises GmbH & Co. KG
Zechstr. 1-7
82069 Hohenschäftlarn
Bayern
Deutschland
E-Mail: compliance@schoenberger-group.com
Telefon: 0049817893291878
Persona responsabile per l'UE (GPSR 2023/988)
Schoenberger Germany Enterprises GmbH & Co. KG
Zechstr. 1-7
82069 Hohenschäftlarn
Bayern
Deutschland
E-Mail: compliance@schoenberger-group.com
Telefon: 0049817893291878
Informazioni di sicurezza & avvertenze
L'installazione e la manutenzione dei componenti elettrici comportano il rischio di scosse elettriche. Gli interventi sui componenti elettrici devono essere eseguiti esclusivamente da personale qualificato. Rispettare la classe di protezione IP indicata sul prodotto.
Le batterie agli ioni di litio possono surriscaldarsi ed esplodere in caso di danneggiamento o maneggiamento improprio. Non esporre le batterie a temperature elevate ed evitare di arrecare loro danni meccanici.
Questo prodotto e i suoi componenti possono essere pericolosi per i bambini. Tenere il prodotto e tutti gli accessori fuori dalla portata dei bambini.
Indicazioni generali per la manipolazione di batterie e accumulatori
Quando si maneggiano batterie e accumulatori, è necessario osservare le seguenti importanti istruzioni di sicurezza:
- Non gettare mai batterie e accumulatori nel fuoco, poiché potrebbero esplodere o rilasciare sostanze pericolose.
- Non esporre batterie e accumulatori a forti sollecitazioni meccaniche come urti, schiacciamenti o cadute.
- Non smontare le batterie e le batterie ricaricabili e non tentare di aprirle.
- Proteggere le batterie e le batterie ricaricabili da temperature estreme (caldo e freddo).
- Evitare cortocircuiti non mettendo i poli a contatto con oggetti metallici.
- Utilizzare solo caricabatterie adatti per le batterie ricaricabili.
- Non mescolare mai batterie vecchie e nuove o diversi tipi di batterie.
- Non conservare batterie e accumulatori non protetti insieme a oggetti metallici.
- Non esporre le batterie e gli accumulatori all'umidità o alla bagnatura.
- Smaltire correttamente le batterie e gli accumulatori usati attraverso i sistemi di raccolta previsti.
Il rispetto di queste istruzioni contribuisce in modo significativo alla sicurezza nell'uso di batterie e accumulatori e aiuta a evitare possibili pericoli.
1x Telecomando TDRCT04
1x Supporto a parete Incluso materiale di fissaggio
1x Ricevitore radio TDRR01W (Alimentatore, modulo ricevitore, Cornice esterna, Cornice di supporto)
2x Manuale d'uso
