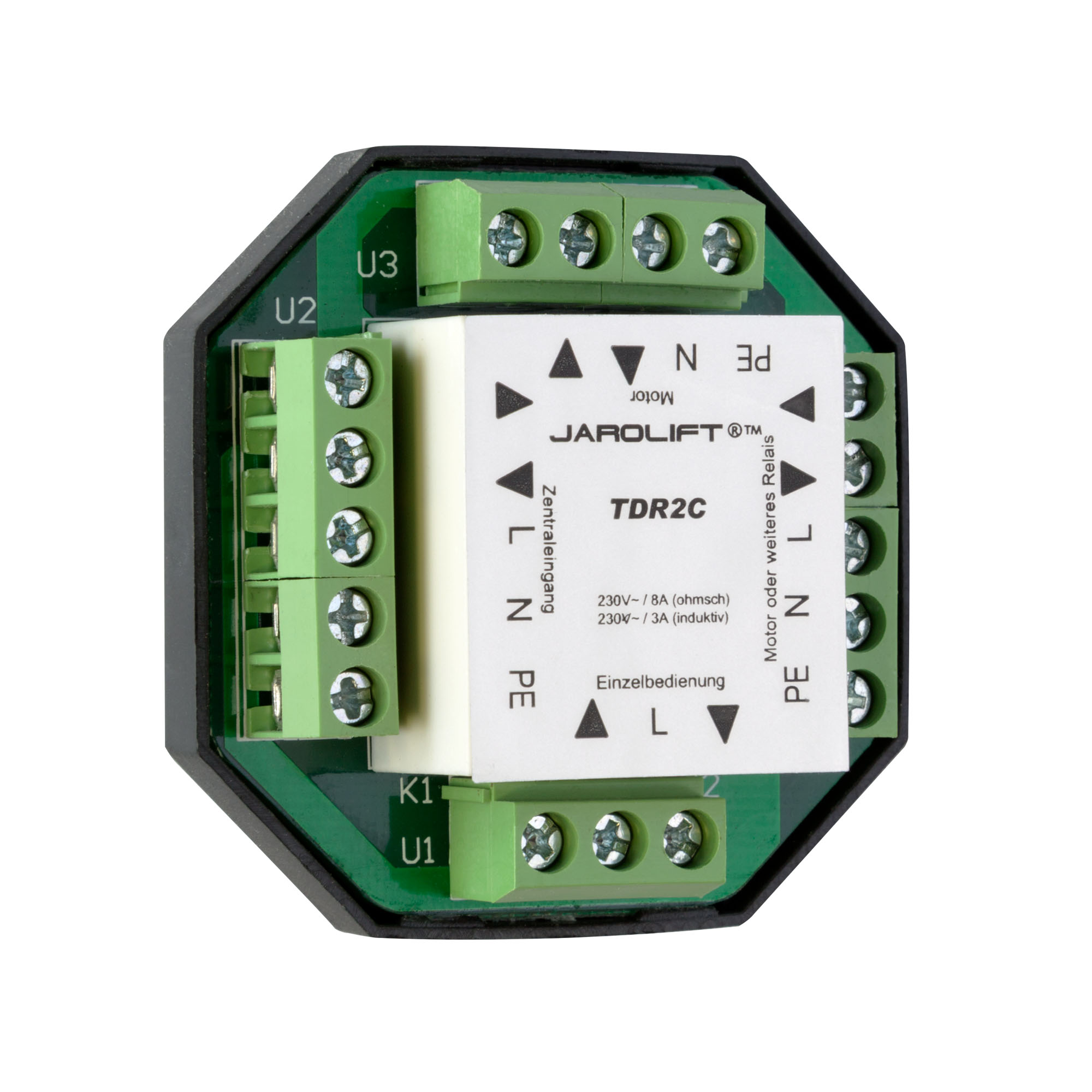

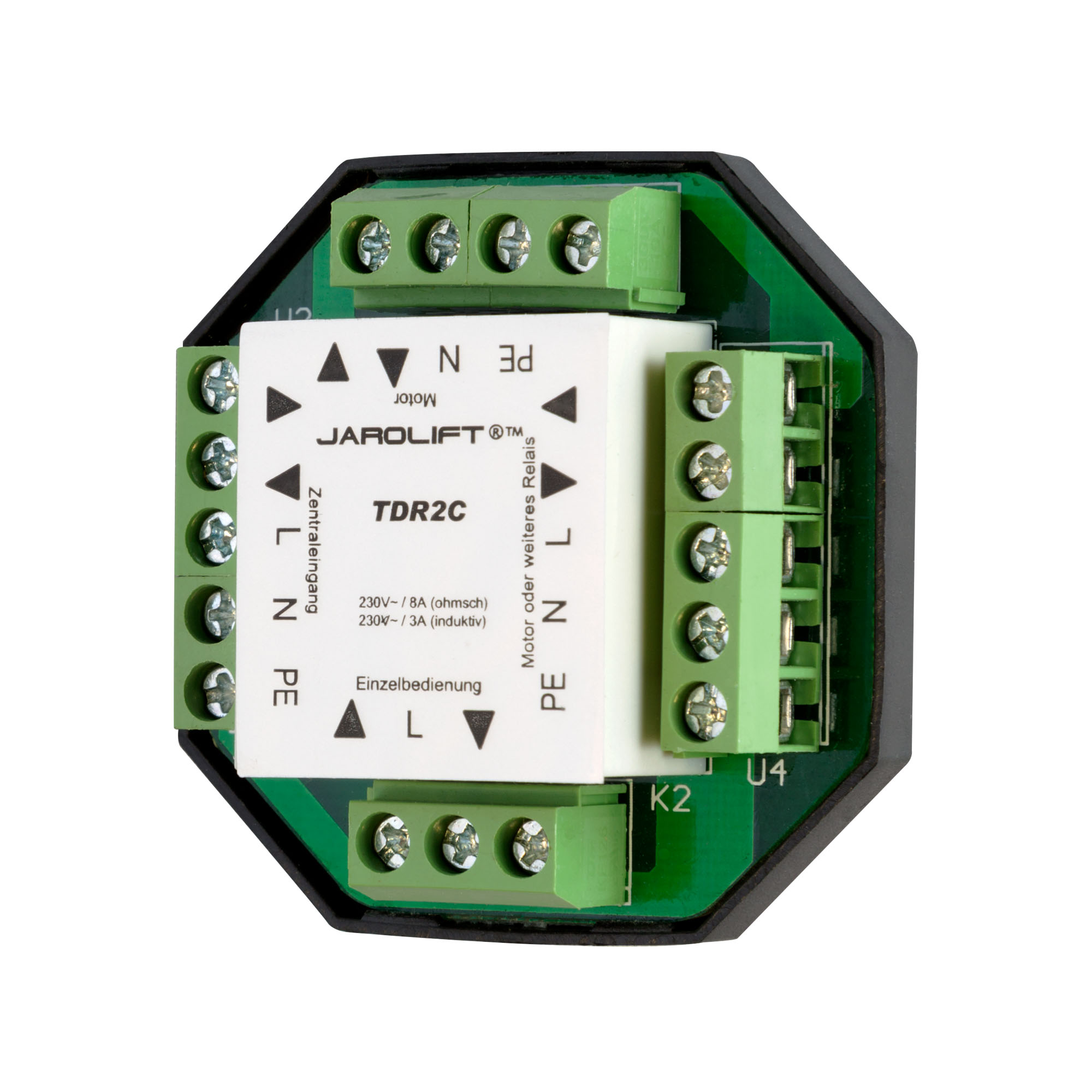

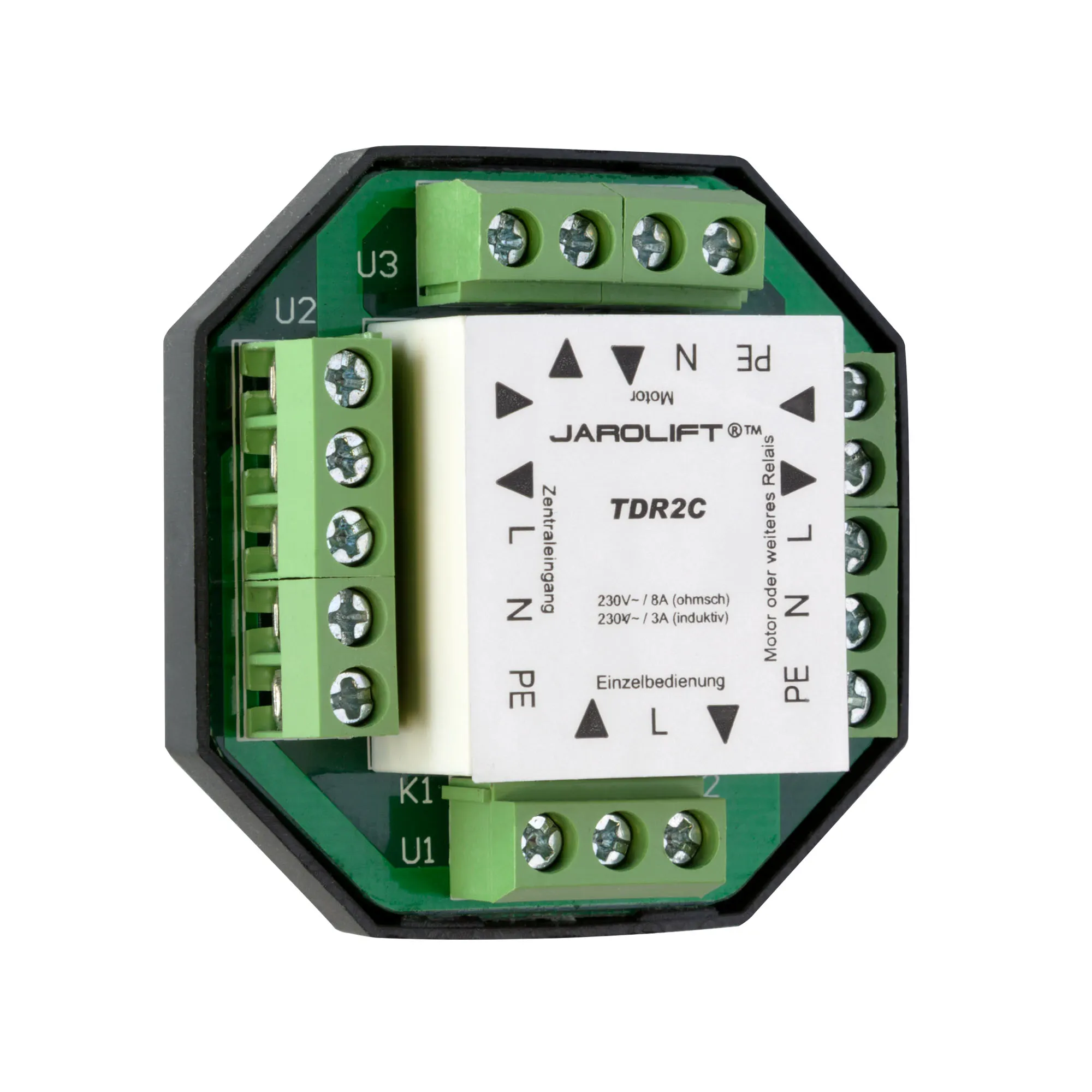

Il relè di separazione JAROLIFT TDR2C è un relè di controllo per l'azionamento di motori per tapparelle e persiane con finecorsa meccanici o elettronici. Il relè di separazione viene utilizzato per evitare il collegamento parallelo non autorizzato di motori per tapparelle o persiane. Può essere utilizzato anche per creare un sistema di controllo centrale con sottogruppi. Gli esempi di cablaggio corrispondenti si trovano nel manuale d'uso scaricabile qui sotto.
- massima sicurezza operativa
- design particolarmente compatto, altezza solo 21 mm
- separazione completa del circuito di carico e di controllo
- blocco forzato di entrambe le direzioni di marcia, per proteggere i tuoi motori e dispositivi di controllo
Per ogni relè di separazione possono essere collegati uno o due motori per tapparelle. Come controllo locale vengono collegati pulsanti per persiane. Non utilizzare interruttori per persiane, poiché possono causare danni all'impianto e ai motori! Come centrale può essere utilizzato un pulsante per persiane, un interruttore per persiane o un timer per tapparelle. Il comando centrale funziona in "modalità prioritaria".
L'installazione, il collaudo e la messa in servizio del collegamento a 230V devono essere eseguiti solo da un elettricista qualificato. Per il montaggio, l'impianto deve essere assolutamente scollegato dalla tensione. La manipolazione della corrente elettrica comporta pericolo di vita e rischio per i beni materiali. È necessario rispettare le norme di sicurezza vigenti. Non si assume alcuna responsabilità per danni derivanti dalla mancata osservanza delle istruzioni, in particolare per errato cablaggio o danni meccanici.
INFORMAZIONI GENERALI
| Produttore: | JAROLIFT |
|---|---|
| Nome prodotto: | Relè di separazione TDR | TDR2C |
| Numero articolo: | 10180370 |
| EAN: | 4250558202708 |
| Garanzia: | 2 anni |
| Uscite: | 2 |
|---|---|
| Larghezza: | 47,5 mm |
| Tensione di ingresso: | 230V 50/60Hz 10% |
| Altezza: | 51,5 mm |
| Lunghezza: | 21 mm |
| Tipo di montaggio: | da incasso |
| Tensione di comando: | 230V 50/60Hz 10% |
Informazioni sul produttore
Schoenberger Germany Enterprises GmbH & Co. KG
Zechstr. 1-7
82069 Hohenschäftlarn
Bayern
Deutschland
E-Mail: compliance@schoenberger-group.com
Telefon: 0049817893291878
Persona responsabile per l'UE (GPSR 2023/988)
Schoenberger Germany Enterprises GmbH & Co. KG
Zechstr. 1-7
82069 Hohenschäftlarn
Bayern
Deutschland
E-Mail: compliance@schoenberger-group.com
Telefon: 0049817893291878
Informazioni di sicurezza & avvertenze
L'installazione e la manutenzione dei componenti elettrici comportano il rischio di scosse elettriche. Gli interventi sui componenti elettrici devono essere eseguiti esclusivamente da personale qualificato. Rispettare la classe di protezione IP indicata sul prodotto.
Questo prodotto e i suoi componenti possono essere pericolosi per i bambini. Tenere il prodotto e tutti gli accessori fuori dalla portata dei bambini.
1x Relè di separazione
1x Manuale d'uso
