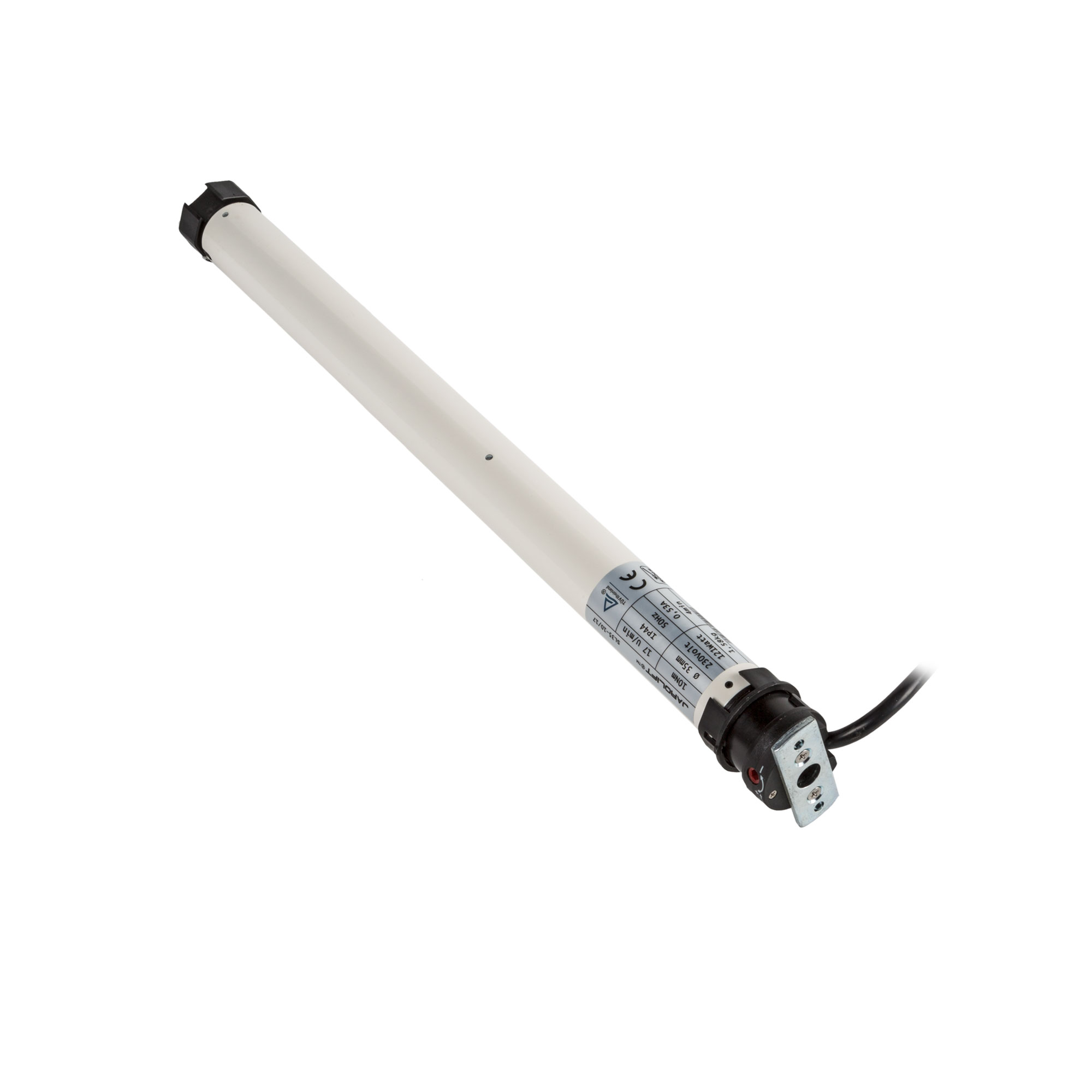

Con i motori per tapparelle JAROLIFT, particolarmente potenti, puoi trasformare facilmente la tua tapparella in un sistema motorizzato. A seconda del modello, i motori sono adatti per movimentare teli con un peso fino a 115 kg, garantendo prestazioni elevate anche per tapparelle di grandi dimensioni.
Grazie all’ingranaggio planetario silenzioso, tutti i motori tubolari JAROLIFT offrono un funzionamento estremamente silenzioso e senza necessità di manutenzione. Si tratta di prodotti professionali, non di articoli economici da fai da te: ideali per chi cerca qualità e affidabilità nel tempo.

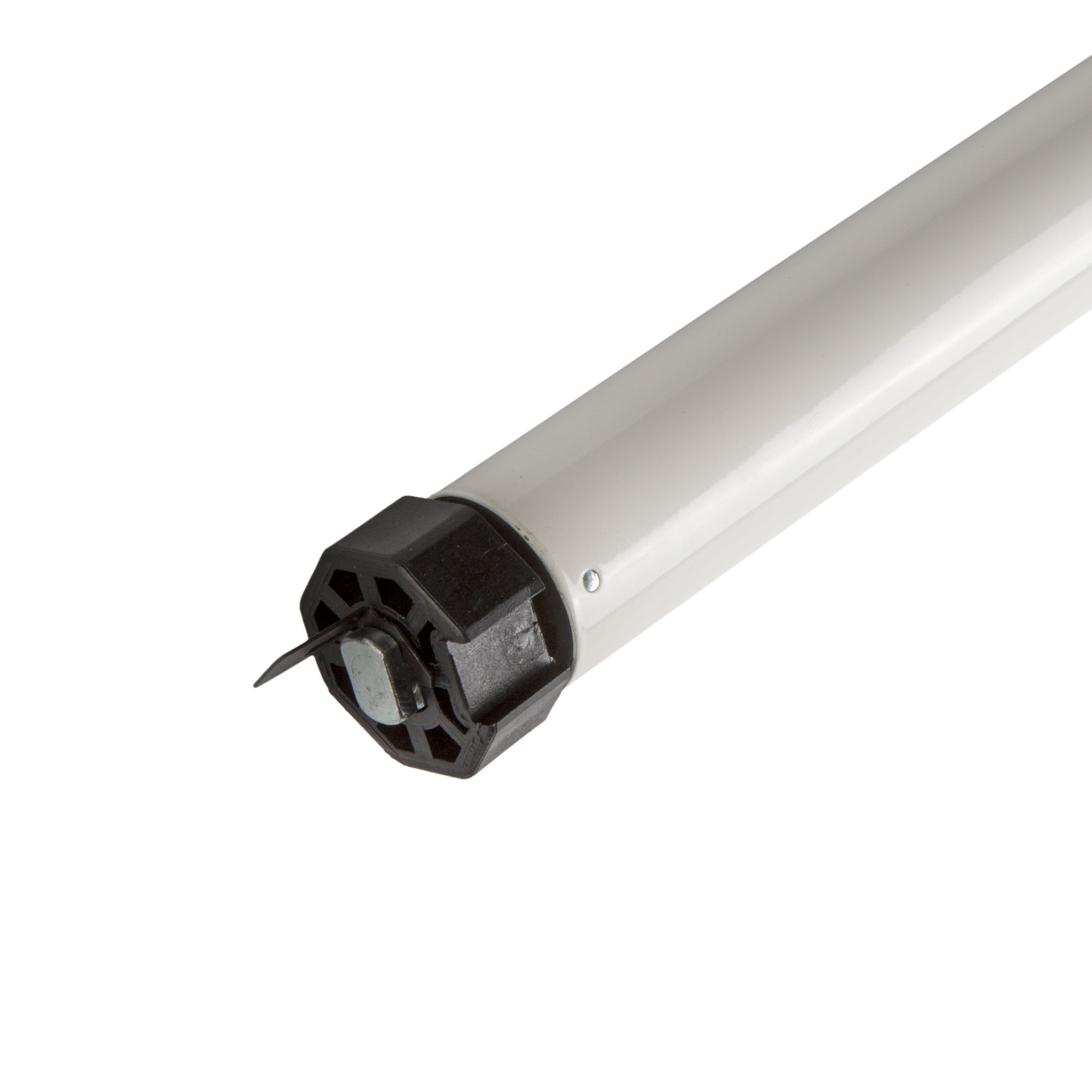

Ogni motore è fornito con un adattatore standard per rullo ottagonale già incluso. Se invece la tua tapparella richiede un adattatore per rullo tondo, scanalato o di forma speciale, puoi selezionare quello più adatto direttamente dal menu di scelta in alto.
Per i motori SL35 è inoltre possibile utilizzare adattatori del tipo SL45 in combinazione con un anello intermedio, ampliando così la compatibilità.
Nella confezione sono inclusi anche i cuscinetti standard:
- SL35 → fornito con cuscinetto a scatto per motore e cuscinetto a stella
- SL45 → fornito con cuscinetto piatto per motore e cuscinetto a stella
A seconda del tipo di cassonetto, potrebbe essere necessario un cuscinetto aggiuntivo. Se necessario, puoi acquistare cuscinetti per motore o di supporto opzionali disponibili nel nostro shop.
- Arresto preciso e sicuro grazie al freno a disco elettromagnetico, che garantisce la disattivazione esatta del punto finale.
- Funzionamento estremamente silenzioso, quasi impercettibile, grazie all’ingranaggio planetario in metallo sinterizzato.
- Protezione integrata da sovraccarico tramite interruttore termico, per una sicurezza ottimale.
- Potente e completamente esente da manutenzione, con una durata testata di oltre 15.000 cicli di movimento.
Quando installi un motore in un rullo in acciaio con larghezza della chiave 40 mm, assicurati che la piegatura del profilo sia verso l’esterno.
I rulli con piegatura interna possono danneggiare seriamente il motore o comprometterne completamente il funzionamento.
Hai bisogno di un nuovo rullo? Nessun problema!
Nel nostro shop trovi rulli in acciaio SW40 adatti, disponibili sia in set completi sia nel configuratore su misura per rulli e tapparelle.
Inoltre, consigliamo di utilizzare delle clip di aggancio durante l’installazione di un motore su un rullo con larghezza della chiave 40 mm.
Le clip si applicano facilmente sul rullo e permettono di fissare direttamente le molle di sicurezza, evitando che la coda di rondine possa danneggiare il motore.
In questo modo, l’installazione risulta più sicura e duratura.
Per scegliere il motore giusto, è importante conoscere il peso del telo. Puoi calcolarlo facilmente utilizzando i pesi indicativi per metro quadrato, in base al materiale:
- Alluminio → ca. 4,5 kg/m²
- Plastica → ca. 5,5 kg/m²
- Legno → ca. 11,0 kg/m²
Per determinare con precisione il peso della tapparella e scegliere il motore adatto, puoi utilizzare la seguente formula:
Peso della tapparella = Superficie (Altezza × Larghezza) × Peso del materiale × 110 %
Il 10 % aggiuntivo serve a compensare le perdite dovute all’attrito, assicurando così un dimensionamento corretto della potenza del motore.
1,20 m x 1,20 m = 1,44 m²
1,44 m² x 4,5 kg/m² = 6,48 kg
6,48 kg x 110% = 7,13 kg
Esempio pratico: determinazione del peso della tapparella
Supponiamo di avere una finestra larga 1,20 m e alta 1,20 m, con un telo in alluminio che desideri motorizzare.
- Calcolo della superficie
Larghezza × Altezza = 1,20 m × 1,20 m = 1,44 m² - Calcolo del peso del telo
Superficie × Peso specifico del materiale = 1,44 m² × 4,5 kg/m² = 6,48 kg - Aggiunta del 10% per attrito
6,48 kg × 1,10 = 7,13 kg (peso totale della tapparella)
Scelta del motore adatto
- Per un rullo ottagonale con larghezza della chiave da 40 mm, è indicato il JAROLIFT SL35 10/17, con una forza di trazione fino a 25 kg.
- Per un rullo con chiave da 60 mm, puoi utilizzare il JAROLIFT SL45 10/15, anch’esso con forza di trazione fino a 25 kg.

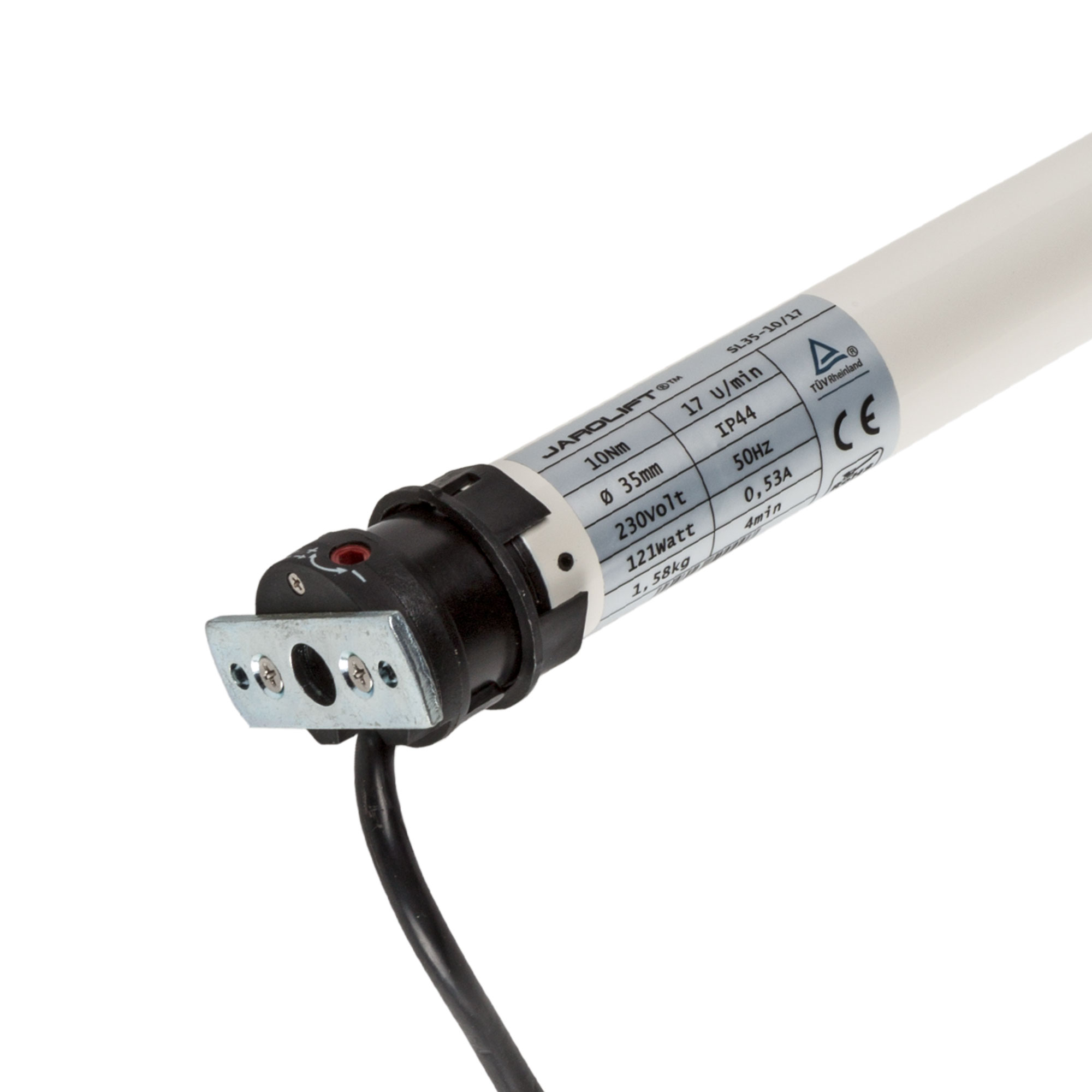

INFORMAZIONI GENERALI
| Produttore: | JAROLIFT |
|---|---|
| Nome prodotto: | Motore per tapparella SL | SL35 10/17 (10 Nm / SW40) |
| Numero articolo: | 10050265 |
| EAN: | 4250558201961 |
| Garanzia: | productDetail.product_warranty_10 |
| Cavo di collegamento: | 3 m |
|---|---|
| Torsione: | 10 Nm |
| Tensione di ingresso: | 230 V 50 Hz |
| Tempo di accensione: | 4 min |
| Livello di rumorosità: | ? 70 dB (A) |
| Velocità: | 17 U/min |
| Peso: | 1,62 kg |
| Potenza del motore: | 121 W |
| Diametro tubo: | 35 mm |
| Apertura: | SW40 |
| Grado di protezione: | IP44 |
| Assorbimento: | 0,53 A |
| Forza di trazione: | 25 kg |
Informazioni sul produttore
Schoenberger Germany Enterprises GmbH & Co. KG
Zechstr. 1-7
82069 Hohenschäftlarn
Bayern
Deutschland
E-Mail: compliance@schoenberger-group.com
Telefon: 0049817893291878
Persona responsabile per l'UE (GPSR 2023/988)
Schoenberger Germany Enterprises GmbH & Co. KG
Zechstr. 1-7
82069 Hohenschäftlarn
Bayern
Deutschland
E-Mail: compliance@schoenberger-group.com
Telefon: 0049817893291878
Informazioni di sicurezza & avvertenze
L'installazione e la manutenzione dei componenti elettrici comportano il rischio di scosse elettriche. Gli interventi sui componenti elettrici devono essere eseguiti esclusivamente da personale qualificato. Rispettare la classe di protezione IP indicata sul prodotto.
Quando si lavora in altezza, c'è il rischio di cadere. Utilizzare solo scale o impalcature collaudate e sicure e assicurarsi di farlo. Durante l'installazione, non permettere a nessuno di sostare sotto il prodotto da montare.
Le corde allentate possono rappresentare un pericolo mortale per i bambini piccoli. Fissare le corde fuori dalla portata dei bambini e applicare i dispositivi di sicurezza in dotazione.
Quando si azionano le parti in movimento, c'è il rischio di schiacciare le dita e le mani. Prestare attenzione alla sequenza dei movimenti di apertura e chiusura e tenere le parti del corpo lontane dalle parti in moviment.
Questo prodotto e i suoi componenti possono essere pericolosi per i bambini. Tenere il prodotto e tutti gli accessori fuori dalla portata dei bambini.

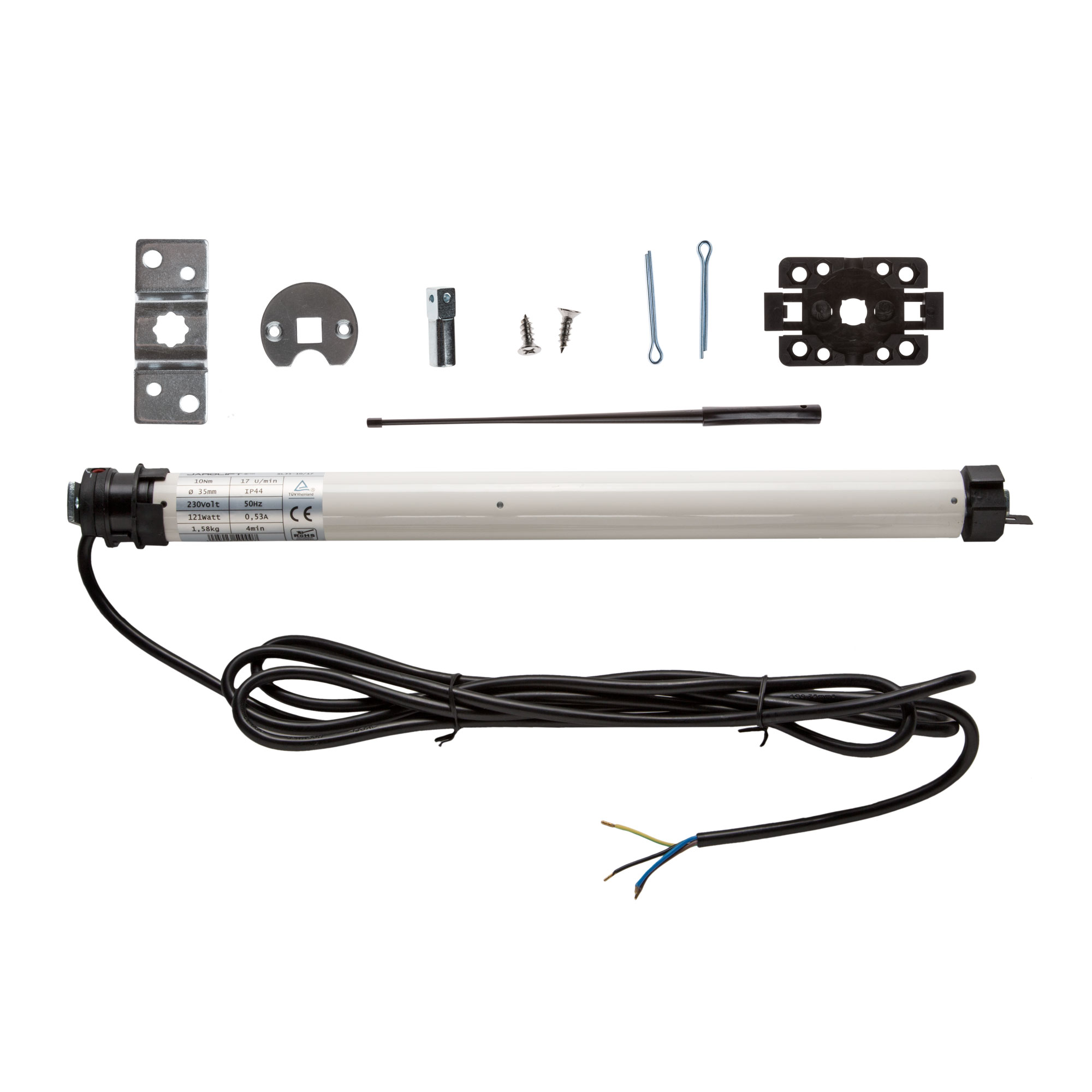

1x Motore per tapparella SL35 10/17
1x Adattatore e pignone di trascinamento SW40
1x Supporto a stella con spina
1x Supporto a scatto con piastra motore e viti incluse
1x Perno di regolazione
1x Manuale d’uso / istruzioni di montaggio
